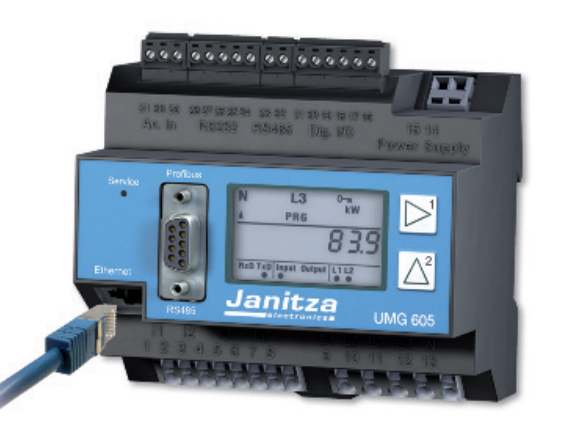

UMG 605导轨安装在线式电能质量分析仪——符合EN50160
UMG 605在线式电能质量分析仪是特别适用于需要按照电能质量标准（如EN50160）进行电能质量监测和分析的场合。UMG605具有4个通道电压输入和4个通道的电流输入，可以从 40-70Hz (15-440Hz) 的电网中采集电压电流的真有效值(RMS值)并数字化输出。内嵌的数字信号处理器从采样值中计算出相关的电能参数，三相系统中额定电压可被定义为相电压或线电压，并作为谐波、瞬态、事件记录或者闪变测量的参考电压。同时也可以设定一个额定电流作为电流事件测量的参考值。第4通道的电压和电流输入可以用来测量中性点或接地电流，或中性点与接地之间的电压。
UMG605提供丰富的通讯接口，如RS485,以太网等，同时支持各种通讯协议，如 Modbus, Profibus, Ethernet (TCP/IP), BACnet, http, FTP, SMTP, SNTP, DNS 等等，这样UMG605就可以方便快速地接入并集成到现有的控制系统网络。UMG605具有嵌入式网络服务器功能，所以用户可以随时随地地通过普通网络浏览器（如IE,Firefox等）访问UMG605,并实时地掌握系统运行的信息。
用户可以自己编程针对某些应用的程序，并可同时运行7个自定义的应用程序，随机同时提供的Gridvis监测与分析软件可以帮助用户进行设备配置，编程等一系列工作。
应用场合
● 连续监测电能质量，根据EN50160等电能质量标准
● 通过以太网网关功能管理从站测点
● 分析电网的电气故障问题
● 监测配电网络的电能质量参数，根据 EN/IEC 61000-4-7, 4-15, 4-30标准
● 生成基于 EN 50160 电能质量标准的分析报告
● 远程控制：如限值报警等
● 作为PLC或楼宇自控系统的电能参数传感器
主要特性
● 基于IEC 61000-4-30标准的电能质量测量方法
● A级测量方法
● 谐波测量：1~63次 傅里叶分析（相电压、线电压电流、有功功率（供给/消耗）和无功功率（感性/容性））
● 测量谐波和间谐波 (相电压、线电压和电流)

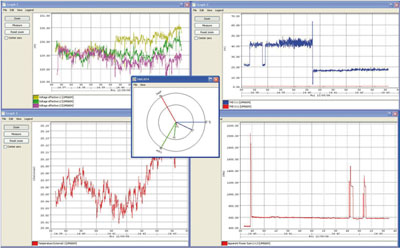

● 基于EN50160电能质量标准，通过配套的Gridvis编程和分析软件分析和评估电能质量
● 闪变测量，基于 DIN EN 61000-4-15 标准
● 适用 IT 和 TT 配网 (300V CATIII)
● 4个电压和4个电流的独立测量通道
● 连续测量率： 20kHz
● 在一个采样周期（200ms）记录超过2000个以上的测量数据
● 记录超过 >50µs 的瞬态事件，并可同时保存超过16,000 采样点
● 数据存储和事件记录 (128MB 闪存)
● 2 个数字输入和2 个数字输出
● Profibus DP/V0 和 RS 485 (Modbus RTU, Modbus-主站, 选件 BACnet)
● 以太网接口 (网络服务器, E-Mail, 选件 BACnet)
● 使用 Jasic 语言进行用户自定义应用编程
Modbus Gateway 网关功能
使用UMG605的 Modbus Gateway 网关功能，可以方便的将单一的 Modbus RTU设备连接到以太网中，比如：UMG605能被同时用于作为支持已经安装好的子网或下位设备的网关，如果数据结构和功能代码都能被兼容的话，每个具有Modbus RTU通讯的设备都可以被连接到UMG605，数据可以被记录。
高速 Modbus 通讯协议
UMG605通过RS485的接口，在相关设备间支持的数据传送速率，最高可以达到 921.5 kB/s。
DIN 导轨安装 (6TE): 降低安装成本
通常，多功能电参数测量仪表都是根据标准开孔安装在配电柜的柜门上，UMG605 是采用35mm的标准DIN导轨安装方式，这样就减少了安装盒接线成本，也就是说，不必像过去那样，既要在柜门上开孔，又要将采样线路接到柜门上。为了更好地使用UMG605 的强大功能，一般都会使用配套的后台监测和分析评估软件，所以其数据显示仅仅作为基本设定和维护时使用。
UMG605强大的功能可以应用于高、中、低压配电系统，具体的行业不仅包括石油化工、冶金、建材、半导体、电子等过程行业。同时也可以应用于建筑楼宇、信息数据中心等。
以太网的通讯结构：方便、快速和安全
在很多的应用中，设备安装和数据通讯（比如，系统中有需要现场总线通讯的其他设备）的成本可能会远远超过相关设备本身的成本。如果将UMG605放置在一个既有的以太网网络，就可以简单地实现快速、高效和可靠的数据通讯目的。UMG605还具有其他的标准开放的通讯接口，还可以使之非常容易地连接到PLC或上位自动化控制系统，提供了很好的应用灵活性。
具有 E-mail电子邮件通知和主页功能，让您随时随地掌控运行情况
由于UMG605具有嵌入式的网页浏览器和IP地址功能，所以用户可以非常方便的直接通过访问UMG605的具有强大功能的主页，随时随地实时地掌控配电系统的运行情况，获取系统运行的各种重要实时数据和状态信息，同时也可以查询历史数据和各种事件记录的图形文件，甚至，使用者可以通过主页，直接计算系统个的电能消耗量，并导出到一个CSV文件或打印出来进行分析。
我们还可以有另外一个应用“邮件通知”，如果系统发生过载或电压短时中断等故情况，导致供电系统故障，并使生产过程意外中止，或由于存在过量的谐波所导致的设备使用寿命缩短等情况，都可以通过电子邮件的方式通知用户，无论用户在哪里，都可以随时了解系统的运行状况，及时采取措施。
该应用可实现无限可能

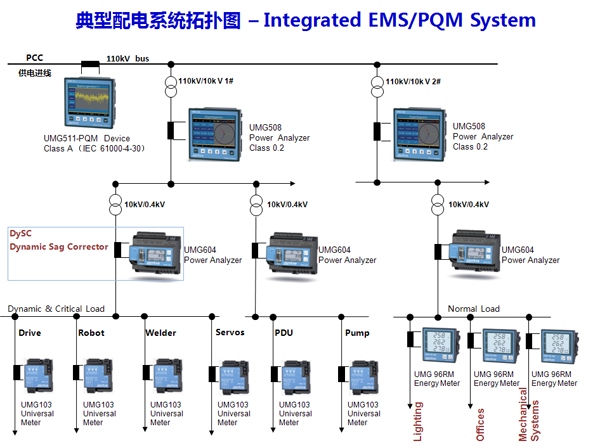

典型应用—400V变压器侧或者设备侧电能质量监测
